Bosch-Rexroth在路面機械行業的應用
點擊次數:906 發布時間:2014-4-28
德國Bosch-Rexroth的路面應用涵蓋了壓路機、攤鋪機、路面冷熱銑刨設備、路面養護設備等相關設備機型。在路面機械以及相關應用上,推出了如下液壓產品及技術:
1.適用于壓路機及攤鋪機的緊湊型設計油泵。壓路機及攤鋪機,在優化外觀造型設計后易造成內部空間限制,而緊湊型油泵是較好的解決方案。緊湊型油泵的特點有:油泵軸向長度與是否通軸驅動無關;帶壓力切斷功能;無補油泵;油泵的軸向長度尺寸比較可參考下表。
單泵長度尺寸/dimension for single pump
規格/size(MM) A10VG20 A10VG45 A10CG63 A4VG56 A4VG71 A4VG90
標準型號(K04) 220.30 235.50 243.20 262.40 300.40 205.00
緊湊型號 176.90 188.60 196.30 207.40 243.40 250.90
減少長度 43.40 46.90 46.90 55.00 57.00 54.10
2.基于緊湊型設計油泵的適用于雙鋼輪壓路機的三串泵方案,此方案的特點有:雙鋼輪的雙雙振動泵方案提高了液壓系統效率;主機不需要分動箱;前后鋼輪液壓振動系統獨立控制控制,操作上更簡便;液壓振動系統獨立回路,相較串統無壓力疊加,減少了單個回路回路流量,系統可選配小通徑油管;液壓振動系統回路中不需要振動閥,提升了性能;模塊式組合,且有多種油泵組合可能;緊湊型油泵軸向長度較常規油泵縮短了大致17%;
以A4VG56+A10VG45+V10VG63的三串泵方案為例,其總長小于590mm

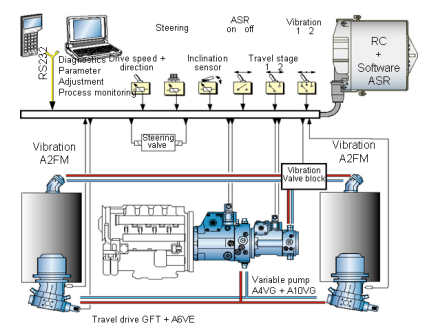

3.雙鋼輪壓路機的防打滑解決方案。雙鋼輪壓路機液壓行駛系統多采用一泵并聯雙馬達的配置,由此帶來的問題是當其中某一鋼輪附著力不足會造成鋼輪打滑,從而車輛失去牽引力,同時易造成馬達超速損壞。為解決這一問題,Bosch-Rexroth提供多種解決方案,下圖其中的電子防滑控制系統示意圖。
該方案通過BODAS-RC系列控制器對整機系統集中控制,ECU內集成了ASR電子防滑控制軟件,當判斷鋼輪超速,并重新建立起系統壓力,提供車輛必要的行進牽引力。同時,當車輛在坡道行進時,此方案可避免由于重量轉移坡上側馬達的打滑,有利于提升車輛的爬坡能力。
4.A4VG,40系列高壓閉式柱塞泵。新系列油泵優化改進了設計,高壓能力較現有32系列提升了50bar,高壓峰值可達500bar,減少功率損失,具有率,低噪音以及高功率密集度的性能。
5.A6V,71系列高壓閉式柱塞馬達。新系列馬達優化改進了設計,具有更高的性能,良好的低速穩定性。高壓能力較現有63系列提升了50bar,高壓峰值可達50bar,減少了功率損失,具有率,低噪音以及高功率密集度的特性。
