型 號 | 流量 L/h | 壓力 MPa | 泵速 min-1 | 膜片直徑 mm | 電機 功率 kw | 進出口徑 連接方式 | ||
PVC | PTFE | 304/316 | ||||||
KD15/ 0.8 | 15 | 0.8 | 48 | 60 | 0.18 | 6x10 PE 軟管 | Rc1/2”內螺紋 | 6x12 接管套焊接 |
KD20 / 0.8 | 20 | 0.8 | 48 | 60 | ||||
KD40 / 0.8 | 40 | 0.8 | 96 | 60 | ||||
KD60 / 0.6 | 60 | 0.6 | 48 | 95 | DN15 接管套 膠接 | 10x16 接管套焊接 | ||
KD80 / 0.6 | 80 | 0.6 | 96 | 95 | ||||
KD120 / 0.5 | 120 | 0.5 | 96 | 95 | ||||
KD180 / 0.5 | 180 | 0.5 | 144 | 95 |
尺寸單位
型 號 | A | B | C | B |
KD15-40 | 177 | 90 | 101 | 303 |
KD60-180 | 238 | 124 | 109 | 320 |
1. 操作安全,機械驅動隔膜。 特點
2. 密封性好,無泄漏,裝配維修簡單安全。
3.它可以傳輸高粘度介質,腐蝕性液體和危險性的化學品。
4.流量調節能夠調節沖程長度或電機頻率。
5.隔膜為多層復合結構壓制而成,層超韌性Teflon耐酸薄膜,第二層EPDM彈性橡膠,第三層3.0mmSUS304支撐鐵芯,第四層采用強化尼龍纖維補,第五層采用EPDM彈性橡膠包履,可有效提出升隔膜適用壽命。
應用

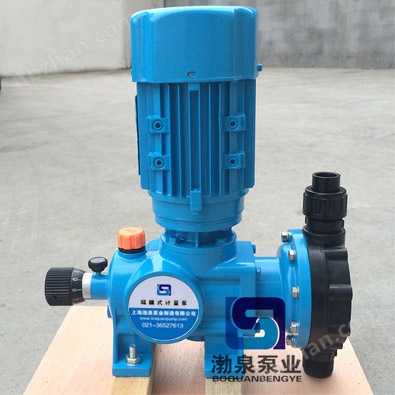

KD120/0.5 304不銹鋼隔膜計量泵廣泛應用于石油化工、化工、電力、冶金、采礦、造船、輕工、農業、國防等工業。
